SENS-CUR – Präzise Strommessung für deine Energieüberwachung
Mit unserer SENS-CUR-Familie misst du den Strom in deiner Anlage blitzschnell und präzise – ideal als Plug & Play-Lösung, die sich nahtlos in dein HUB‑EN200-System oder andere Messsysteme integrieren lässt. Dank modernster, transformatorbasierter Messtechnik und einer innovativen, nicht-invasiven Montage sparst du Zeit und erhöhst die Sicherheit deiner Anlagen.
Höchste Sicherheit – Schutzklasse Kategorie III
Für industrielle Maschinen und Anlagen ist der Einsatz von Sensoren der Schutzklasse Kategorie III essenziell. Unsere SENS-CUR-Sensoren bieten:
Erhöhte Impulsfestigkeit:
Während Kategorie-II-Geräte oft nur moderate Überspannungen (ca. 1,5 kV) aushalten, sind unsere Sensoren für 3–4 kV oder mehr ausgelegt – ideal für fest installierte Anlagen.
Robuste Isolation:
Verbesserte Isolationsmaßnahmen und ein robustes Gehäuse sorgen dafür, dass deine Messwerte auch bei hohen Belastungen stabil bleiben.
Konstante Messwerte:
Optimierte Temperaturkompensation und widerstandsfähige Bauelemente garantieren präzise Ergebnisse, selbst unter extremen Bedingungen.
„Im Vergleich zu Kategorie-II-Sensoren, die bei hohen transienten Belastungen und in industriellen Umgebungen oft weniger stabil sind, bieten unsere Sensoren mehr Sicherheit und Zuverlässigkeit.“
Unsere SENS-CUR-Sensoren sind ideal für den Einsatz in dreiphasigen Maschinen und Anlagen – egal, ob du eine CNC-Drehmaschine, ein Bearbeitungszentrum oder Schwerlastanlagen betreibst
Spezifikationen der Stromsensoren

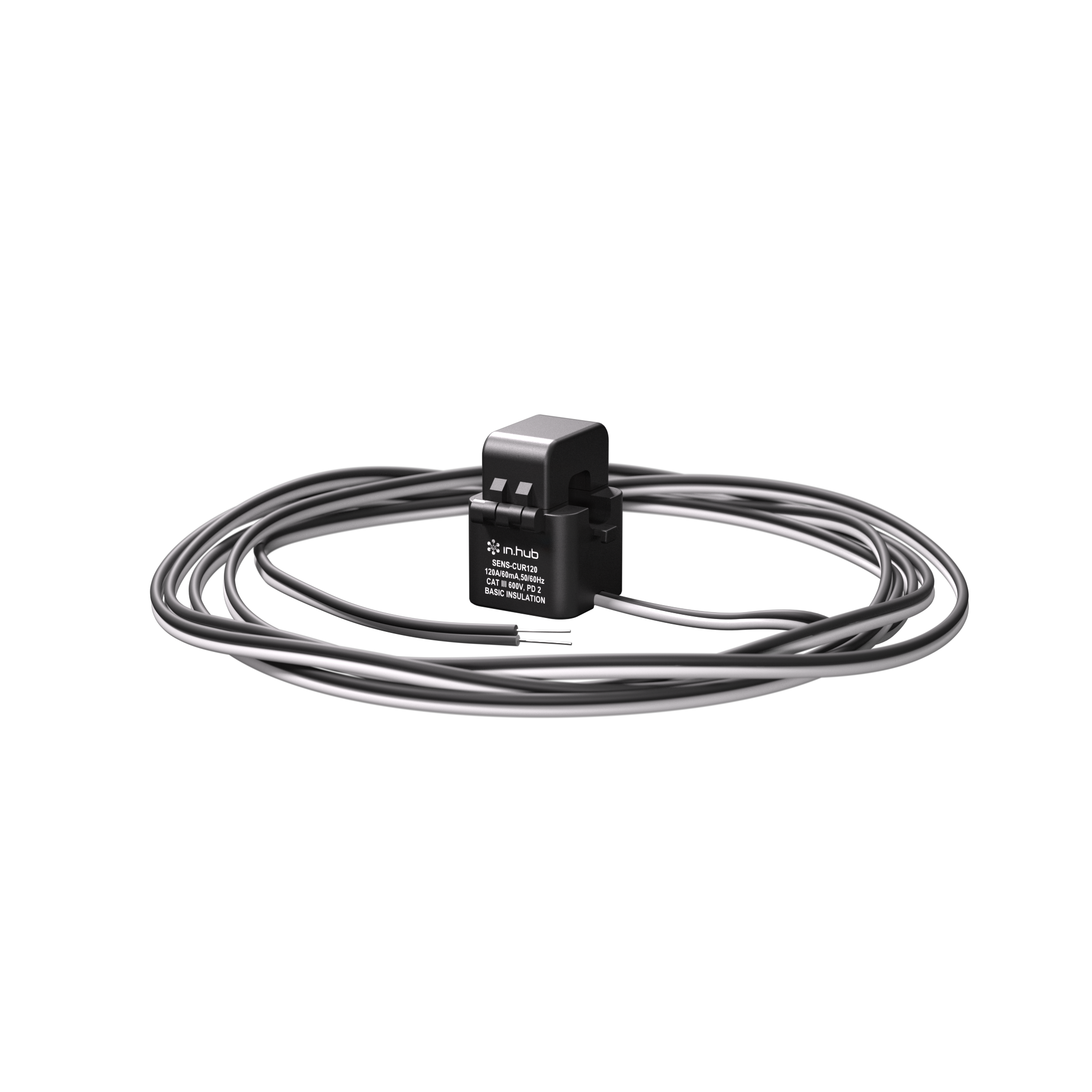

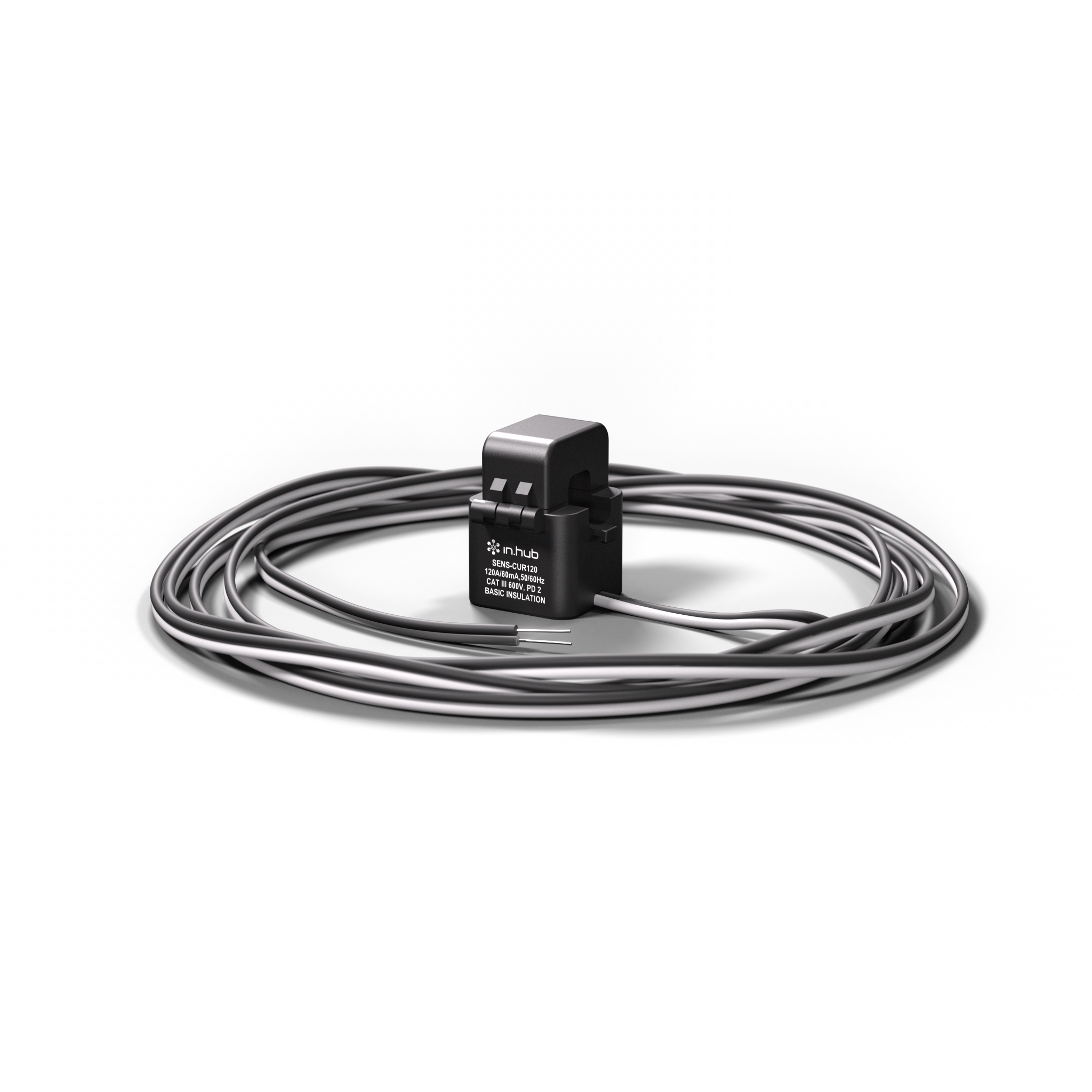

SENS-CUR120

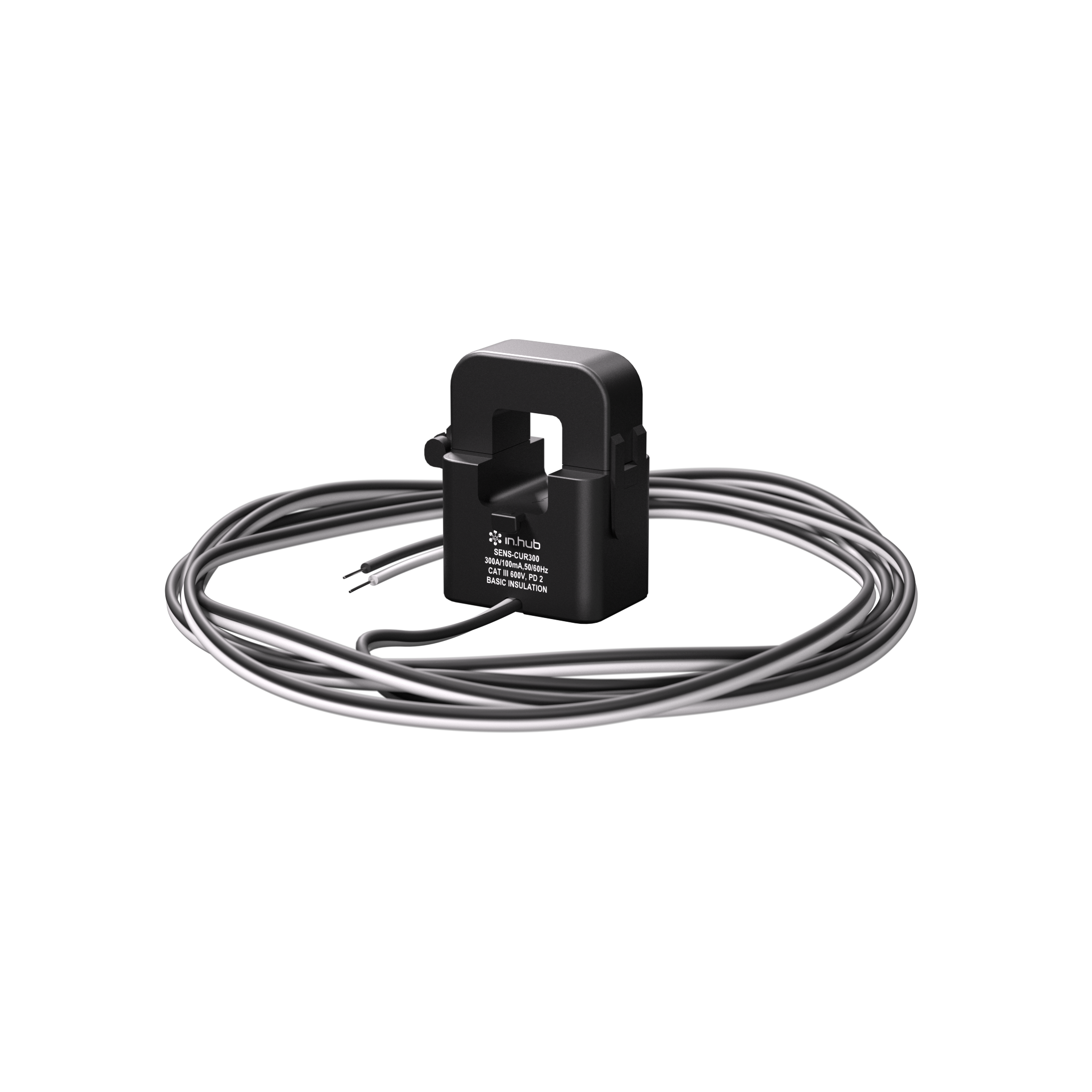

SENS-CUR300

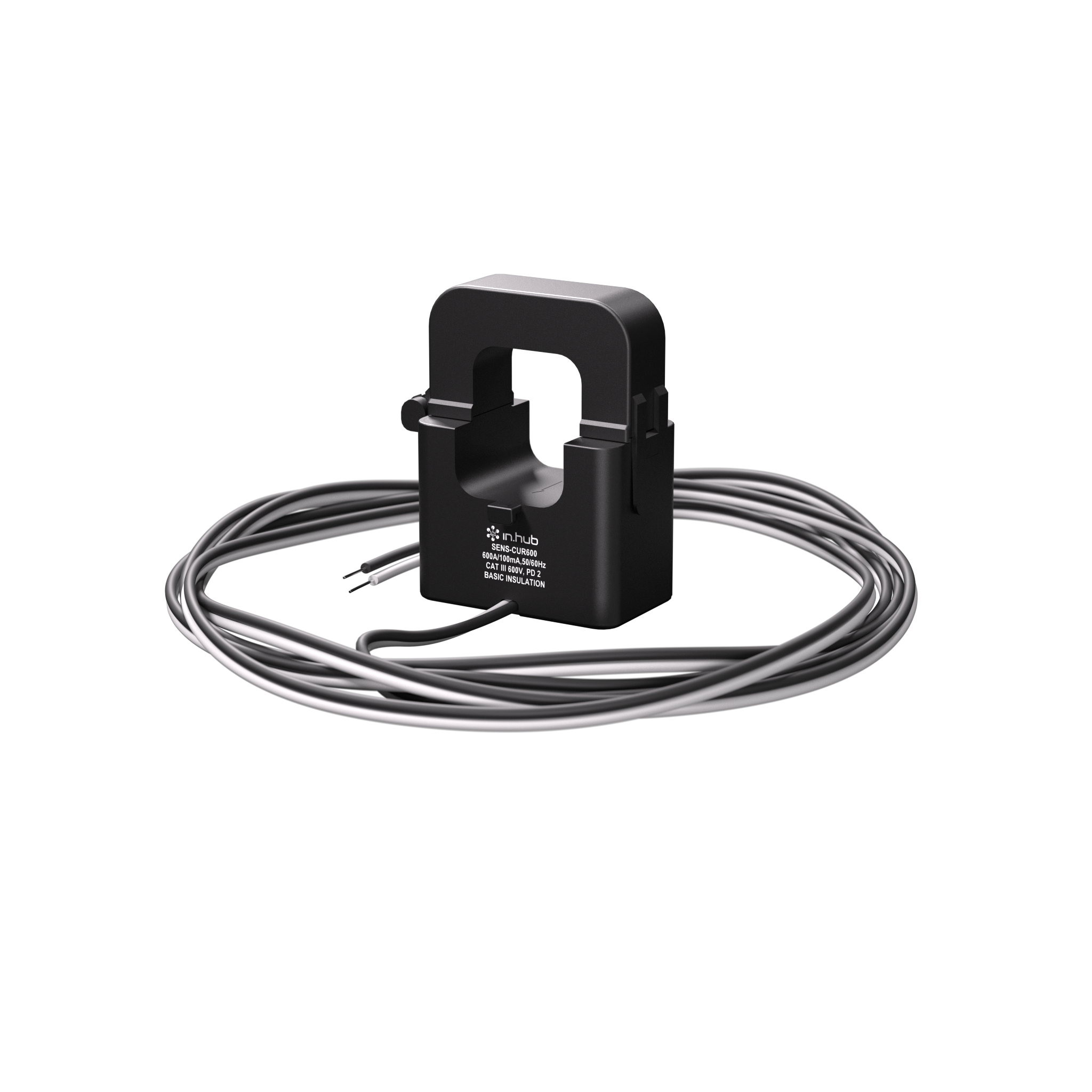

SENS-CUR600
Primärer Nennstrom (Amp.) 50 Hz / 60 Hz
120 A (6 - 144 A max.)
Windungsverhältnis
1:2000
Übersetzungsverhältnis
120 A / 60 mA
Widerstand bei 20°C (Ω)
140 max.
Genauigkeit @Rb ≤ 10 Ω
1 %
Spannungsfestigkeit
4 KV / 1 mA / 1 min
Schutzkategorie
600 V CAT III
Gehäuse
Isoliertes Kunststoffgehäuse, anerkannt nach UL 94-V0
Temperaturbereich im Betrieb
Betrieb: -40 °C bis 85 °C
Temperaturbereich bei Lagerung
Lagerung: -40 °C bis 90 °C
Umgebungsbedingungen
Kontrollierte Umgebung, Verschmutzungsgrad 2, Betriebshöhe bis max. 2000 m
Anschlusskabel
UL1015 22AWG PVC Kabel (weiß, schwarz) 105 °C, 600 V
Länge des Anschlusskabels
3 m
Öffnung für das Stromkabel
12 x 49 mm
Gewicht
135 g
300 A (15 - 360 A max.)
1:3000
300 A / 100 mA
95 max.
0,5 %
4 KV / 1 mA / 1 min
600 V CAT III
Isoliertes Kunststoffgehäuse, anerkannt nach UL 94-V0
Betrieb: -40 °C bis 85 °C
Lagerung: -40 °C bis 90 °C
Kontrollierte Umgebung, Verschmutzungsgrad 2, Betriebshöhe bis max. 2000 m
UL1015 22AWG PVC Kabel (weiß, schwarz) 105 °C, 600 V
3 m
22 x 25,8 mm
140 g
600 A (30 - 720 A max.)
1:6000
600 A / 100 mA
360 max.
0,5 %
4 KV / 1 mA / 1 min
600 V CAT III
Isoliertes Kunststoffgehäuse, anerkannt nach UL 94-V0
Betrieb: -40 °C bis 85 °C
Lagerung: -40 °C bis 90 °C
Kontrollierte Umgebung, Verschmutzungsgrad 2, Betriebshöhe bis max. 2000 m
UL1015 22AWG PVC Kabel (weiß, schwarz) 105 °C, 600 V
3 m
34 x 40 mm
330 g
