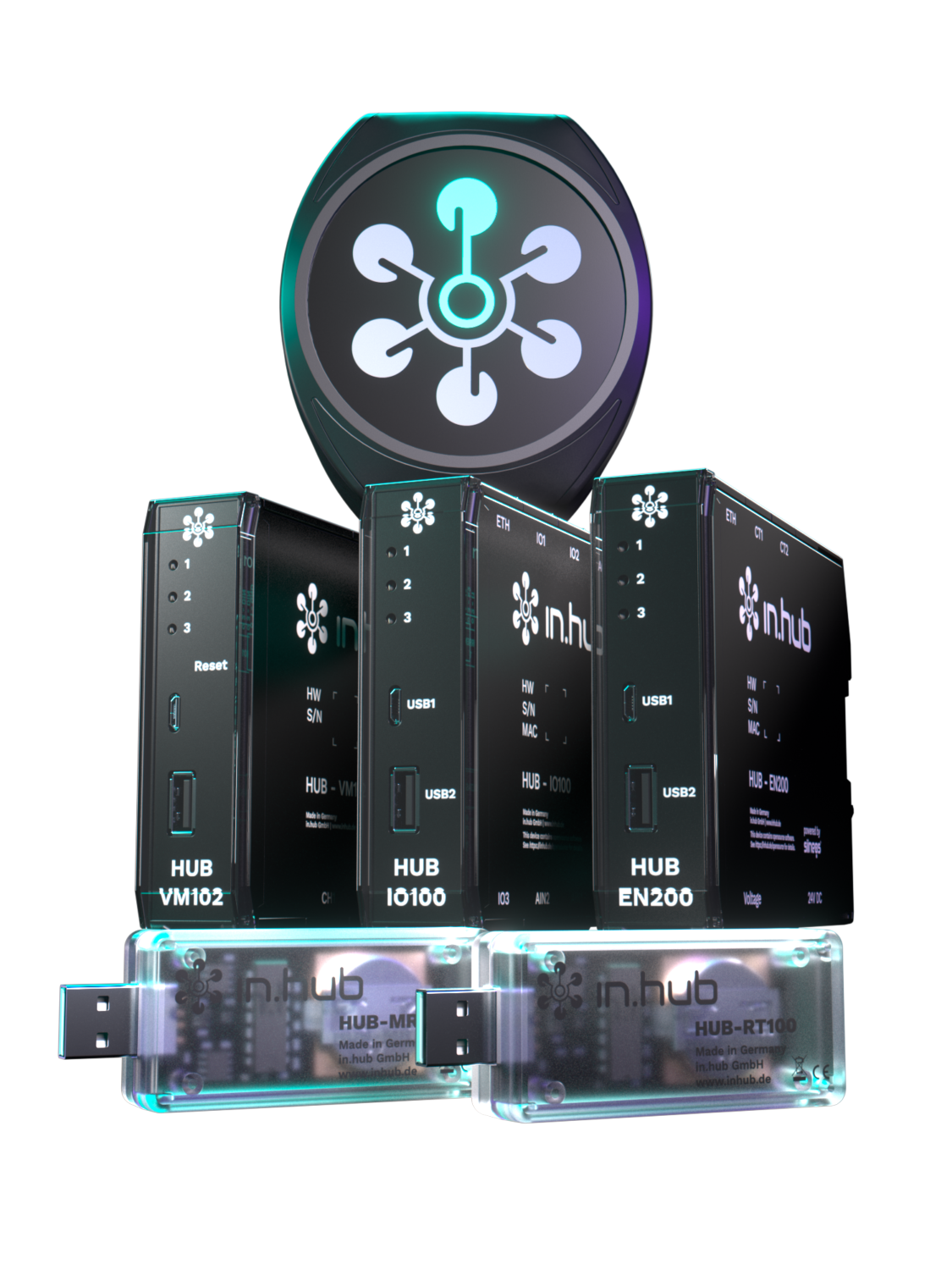

in.hub IoT Module
Erweiterungsmodule der in.hub IoT-Gateways - maximale Performance auf kleinstem Raum
Mit den in.hub IoT-Erweiterungsmodulen kannst du dir problemlos und ohne zusätzlichen Aufwand deine individuelle Zustandsüberwachung konfigurieren oder dein Gateway um einzelne Features erweitern. Entweder du kombinierst die Add-Ons mit den bereits vorhandenen in.hub-Geräten oder du nutzt sie herstellerunabhängig als Stand-Alone ohne Gateway mit anderen Systemen. Der Mehrwert bleibt derselbe: Du erhältst gezielte Rückschlüsse zu den Funktions- und Prozessparametern deiner Maschine und Anlagen. Oder wenn du in einer Region arbeitest, wo Stromausfälle an der Tagesordnung sind, kannst du unsere Module und Gateways ganz einfach um eine Echtzeituhr ergänzen.
Spezifikationen der Module und Pricing
HUB-EN200
HUB-VM102
HUB-IO100
Prozessor
NXP® i.MX 7 Dual 2x Arm®Cortex®-A7
Speicher
RAM: 1 GBD DDR3L 32 Bit Flash: 4 GB eMMC
Stromversorgung
24 V ± 10 %
Schnittstellen
3 x Spannungseingänge 1~ o. 3~, 230 V / 400 V, 1 x N-Leiter 50 oder 60 Hz Netzfrequenz 4 x AC-Stromsensoren 0,1 A bis 600 A, Ethernet 1 x 100 Mbit/s, USB-Host 1 x USB2.0 Typ Micro-B, USB-Device 1 x USB2.0 Typ-A
HMI
Status LEDs, interner Webserver über siineos
Temperaturbereich
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
Maße
125 mm x 110 mm x 25 mm
Schutzklasse
IP20
Status
ab Q2 2024
Preis
435 € zzgl. MwSt.
Arm®Cortex-M4 @ 216 MHz 32 Bit
RAM: 358 kB + 128 MB schneller RAM /
externer RAM 16 MB; Flash: 1 MB
24 V ± 10 %
2 digital-IN für Trigger und Drehzahl, Ethernet 1 x 100 Mbit/s,2 x IEPE für Schwingungs- und Akustiksensoren
Frequenzbereich: 0,5 ... 10 kHz synchrone Datenerfassung beider Messkanäle
Status LEDs, interner Webserver über siineos
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
132 mm x 110 mm x 25 mm
IP20
in Serie
799 € zzgl. MwSt.
CPU: NXP® i.MX6 ULL Single 1 x Arm®Cortex®-A7 @ 800 MHz 32 Bit
RAM: 256 MB DDR3L (16 Bit) Flash: 512 MB
24 V ± 10 %
12 x digital-IN - 6 x digital-OUT, 6 x analog-IN; 2 x analog-OUT, 1 x 100 Mbit/s, 1 x USB2.0 Typ Micro-B, 1 x USB2.0 Typ-A, optional USB-Modul (433MBit/s 5GHz, 200MBit/s 2,4GHz), optional 4G LTE Industrie USB-Modem EU / NA
Status LEDs, interner Webserver über siineos
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
139 mm x 100 mm x 25 mm
IP20
ab Q2 2024
510 € zzgl. MwSt.
HUB-RT100-HUB-MRT100
Prozessor
-
Speicher
F-RAM: 1 Mbit (128 K × 8) ; 10^14 Schreib- und Lesezyklen
Stromversorgung
4,75 - 5,25 V DC
Schnittstellen
-
HMI
Steckkontakt USB-A
Temperaturbereich
Lagerung: -40 °C bis 85 °C Betrieb: 0 °C bis 50 °C
Maße
65 mm x 30 mm x 15,5 mm; 77,2 mm x 30 mm x 15,5 mm inkl. Stecker
Schutzklasse
-
Status
in Serie
Preis
98 € zzgl. MwSt.
Anwendungen für Module
- Stromüberwachung
- Energiemanagement
- Produktivitätsüberwachung
- Verschleißerkennung
- Predictive Maintenance
- Qualitätssicherung
- Korrosionsmessung der Atmosphäre
- Signalaufbereitung
- Echtzeituhr
- Prozessdatenspeicherung
Features der Module
- Kompatibel mit unseren Standardgateways
- Anbindung ganz einfach über den rückseitigen Backplane-Bus-Stecker oder über den USB-Anschluss
- Einige Module sind auch netzwerkfähig
- Vereinzelt dezentral Einbindung möglich
- Ausgewählte Geräte stand-alone ohne in.hub-Gateways nutzbar
Downloads
in.hub Download Portal
Finde alle Dokumente zu deinem Produkt Download (Pdf, 1MB)Datenblätter der Module
Häufige Fragen
Was ist der Unterschied zwischen dem HUB-RT100 und dem HUB-MRT100?

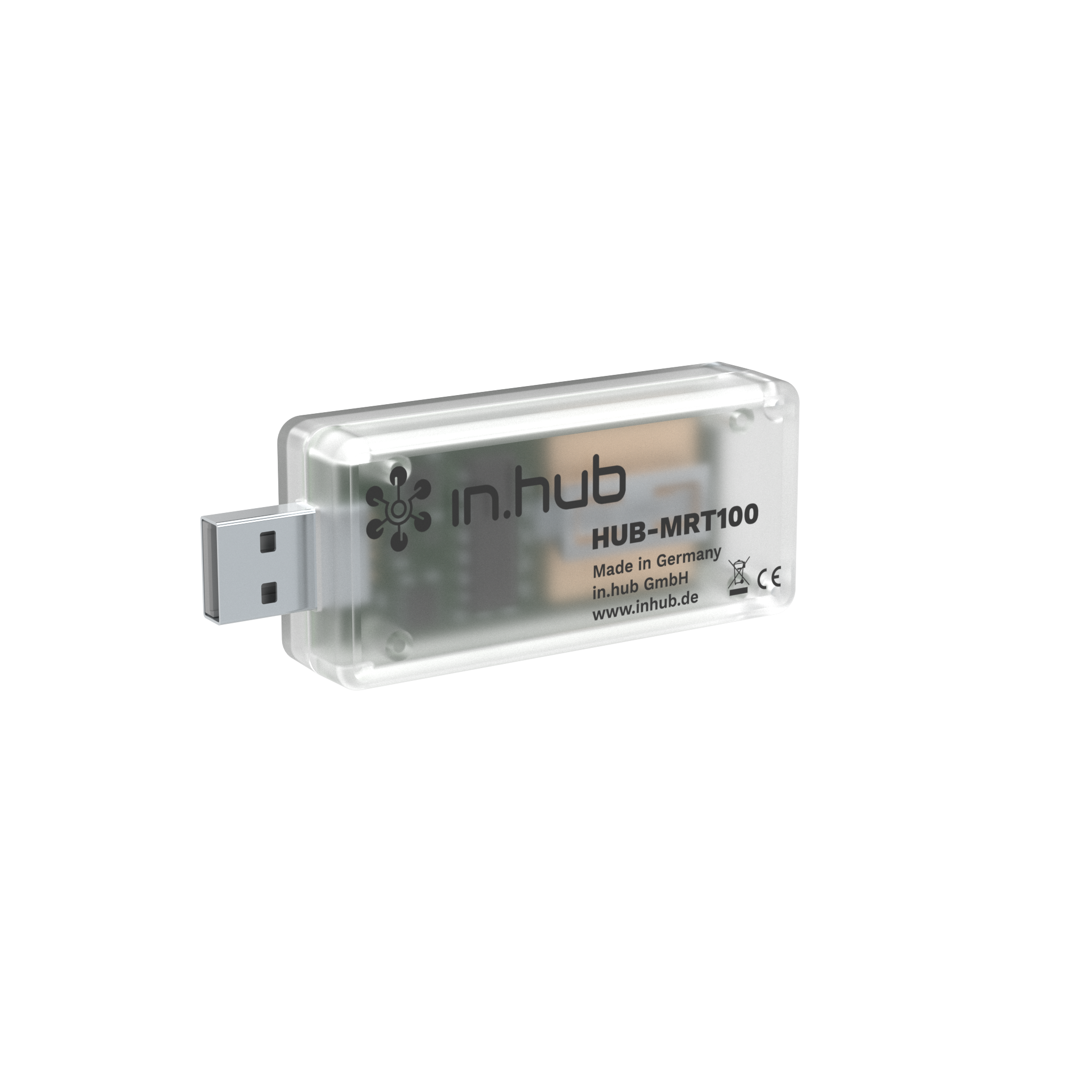

HUB-MRT100 ist ein USB-Stick, der zum einen die Systemuhrzeit und zum anderen Prozessdaten speichert und wiedergibt.

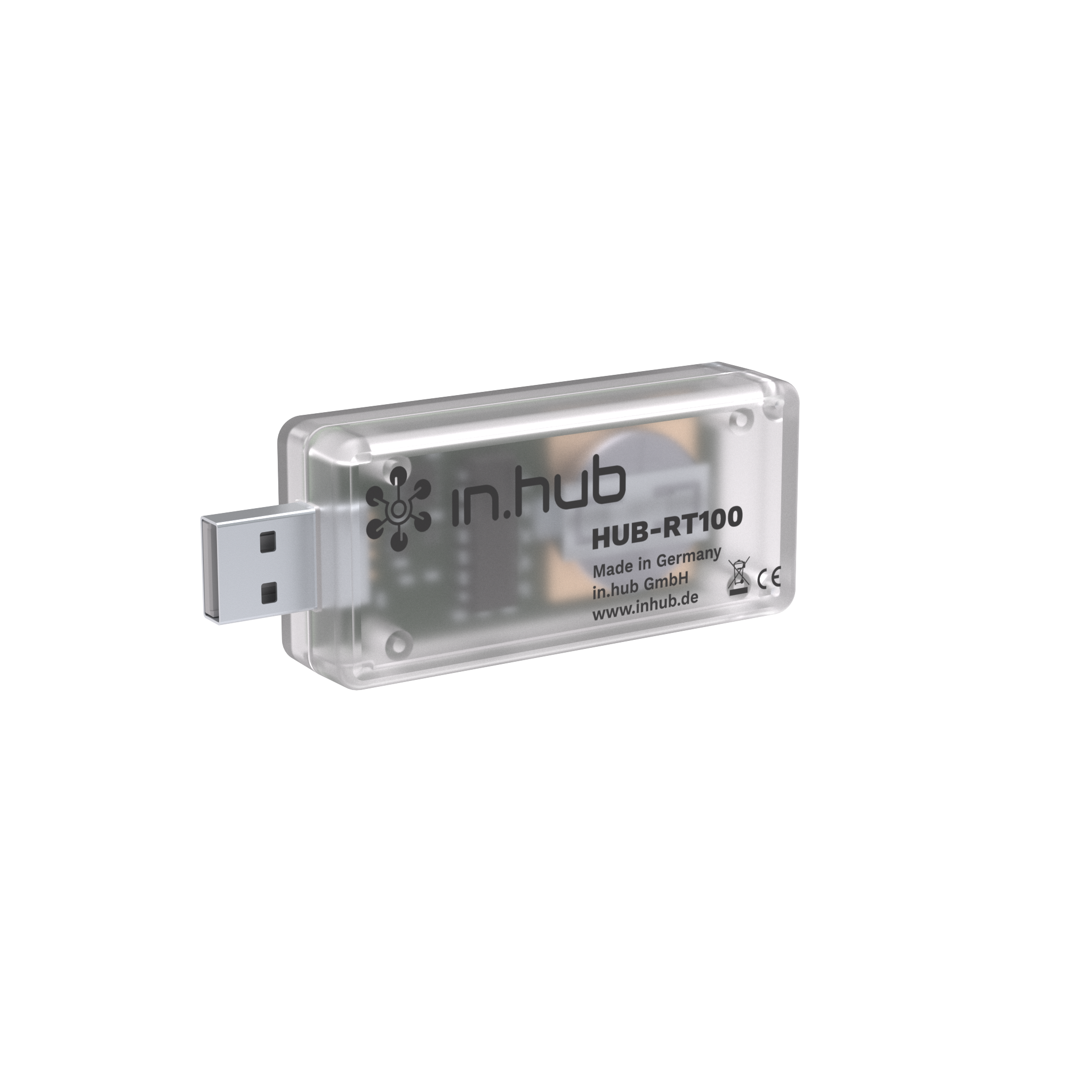

HUB-RT100 speichert ausschließlich die Systemuhrzeit.
Beide Add-On Module wurden speziell für den Einsatz im industriellen Umfeld entwickelt und gewährleisten die korrekte Systemzeit insbesondere an Standorten mit häufigen Störungen der Elektrizitätsversorgung. HUB-MRT100 verfügt zusätzlich über einen F-RAM.
Wie lange hält die Batterie des HUB-(M)RT100 und wann muss sie gewechselt werden?
Die vom Hersteller garantierte Lebensdauer beträgt mind. 5 Jahre, kann aber bei optimalen Umgebungsbedingungen bis zu 10 Jahre betragen.
Ein Wechsel der Batterie wird dann notwendig, wenn die Systemzeit mit angeschlossenem HUB-(M)RT100 nicht mehr mit der lokalen Zeit übereinstimmt.
Mehr Informationen finden Sie in der Betriebsanleitung unter: https://download.inhub.de
Kann ich HUB-(M)RT100 an jedes beliebige Gateway mit USB-Anschluss anschließen?
Die beiden Add-On Module HUB-MRT100 und HUB-RT100 sind Eigenentwicklungen von in.hub, für die keine Standard-Treiber zur Verfügung stehen, um sie Out-of-the-Box verwenden zu können.
Wie Sie den Stick in Ihre individuell entwickelte (Linux-basierte) Systemsoftware integrieren können, finden Sie unter https://github.com/in-hub/hub-mert100-linux.
In diesem Repository erhalten Sie den Treiber-Quellcode bzw. die Patches für den LinuxKernel.
Kann ich mit dem Vibrationsmessmodul HUB-VM102 RMS-Werte für bestimmte Frequenzbereiche messen?
Ja, mit dem Vibrationsmessmodul HUB-VM102 ist die Messung von RMS-Werten für bestimmte Frequenzbereiche möglich.
Kann ich das Vibrationsmessmodul HUB-VM102 auch ohne IoT-Gateway nutzen?
Ja, die Nutzung des Vibrationsmessmoduls HUB-VM102 ist auch ohne IoT-Gateway über eine CAN-Schnittstelle möglich.
Ist das Vibrationsmessmodul HUB-VM102 mit allen in.hub IoT-Gateways kompatibel?
Ja, das Vibrationsmodul ist sowohl mit dem HUB-GM100 als auch mit dem HUB-GM200 kompatibel.
